Se puede exagerar un resultado sin alterar un solo dato. Basta con dónde empieza el eje, con qué periodo se grafica y con qué tipo de gráfica se elige. No es un problema de diseño: una figura que hace parecer grande una diferencia pequeña comunica algo falso, y eso entra en el mismo terreno que cualquier otra tergiversación de resultados.
Este artículo no es sobre estética. Es sobre las seis decisiones de una gráfica que cambian lo que el lector entiende, sin que ninguna cifra de tu base cambie. La mayoría de las tesis las toma sin darse cuenta, porque Excel las toma por default.
1. El eje recortado: la más común y la más eficaz
Tienes dos promedios: 8.05 y 8.42. Si el eje vertical empieza en cero, las dos barras se ven casi iguales, que es exactamente lo que son. Si empieza en 8.0, la segunda barra se ve cuatro veces más alta que la primera. Ninguna cifra cambió.
El efecto está medido. Pandey, Rall, Satterthwaite, Nov y Bertini (2015), en las actas de la conferencia CHI, pp. 1469-1478, compararon versiones distorsionadas y no distorsionadas de las mismas gráficas y documentaron que las técnicas de distorsión —entre ellas el eje truncado— alteran de forma consistente el juicio del lector sobre la magnitud de las diferencias. Correll, Bertini y Franconeri (2020), también en CHI, llevaron el análisis más lejos y encontraron que truncar el eje aumenta de manera fiable la magnitud percibida del efecto, aunque discuten que la regla «siempre desde cero» no puede aplicarse igual a todos los tipos de gráfica.
La regla práctica que resiste esa discusión:
- Gráfica de barras: el eje empieza en cero, sin excepción. La barra codifica magnitud por su longitud, y recortarla rompe esa codificación.
- Gráfica de líneas o de dispersión: puedes recortar, porque lo que se lee es la trayectoria y no el área. Pero señala el corte en el eje y menciónalo en la nota de la figura.
2. La escala 3D y la gráfica de pastel

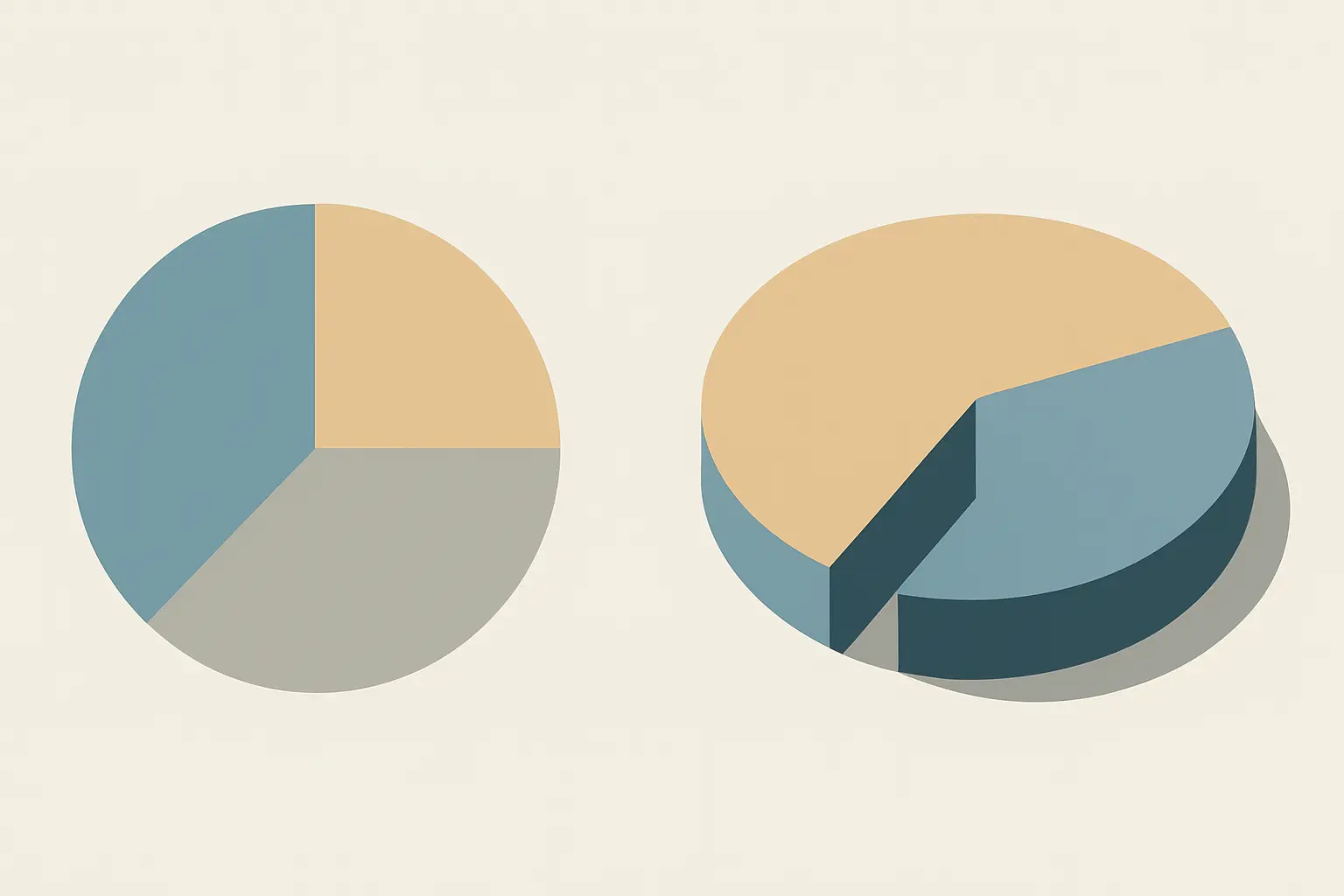

Cleveland y McGill (1984), en Journal of the American Statistical Association, 79(387), 531-554, establecieron el resultado que sostiene toda esta sección: las personas estimamos con mucha más precisión la posición a lo largo de una escala común que los ángulos, las áreas o los volúmenes. Por eso una barra sencilla comunica mejor que un pastel, y un pastel inclinado en tres dimensiones comunica peor todavía, porque el ángulo de inclinación agranda visualmente la rebanada del frente.
Traducción para tu capítulo cuatro: barras y líneas planas. Sin sombras, sin degradados, sin volumen. No es un gusto minimalista; es que cada efecto añade un sesgo de lectura que no controlas.
3. El periodo recortado

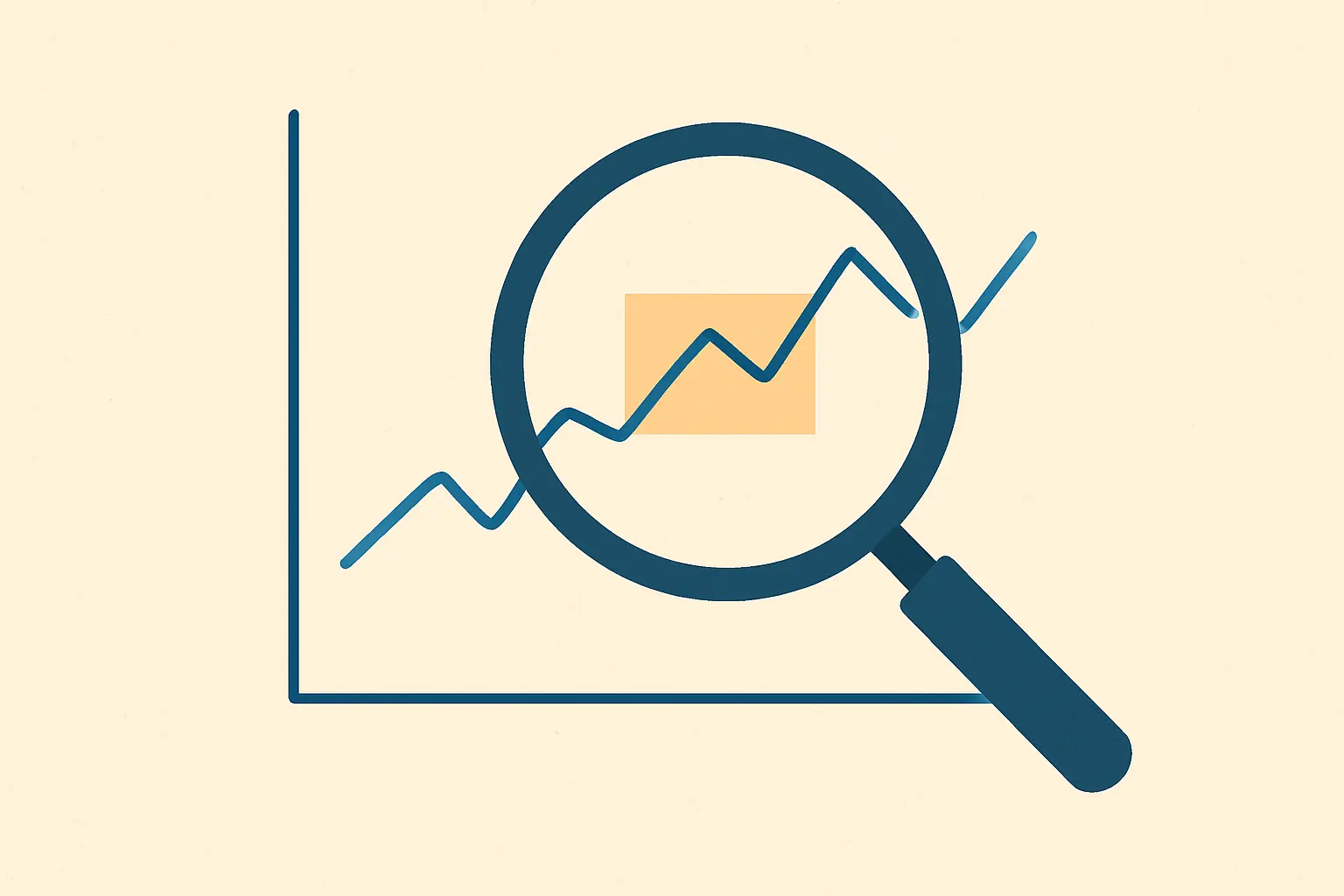

Si tu serie tiene veinte años y grafica solo los tres que suben, el lector ve una tendencia que no existe. Es una decisión defendible únicamente si el recorte tiene una justificación previa —un cambio de metodología en la fuente, una reforma que parte la serie en dos— y esa justificación está escrita en el texto, no solo en tu cabeza.
La prueba honesta es simple: si el criterio para elegir el periodo lo definiste después de ver los datos, es reporte selectivo. Es el mismo mecanismo que se examina con los casos extremos en valores atípicos: cuándo eliminarlos es depurar y cuándo es manipular.
4. Las cuatro trampas restantes, en tabla
| Decisión | Qué produce | Cómo se corrige |
|---|---|---|
| Ejes con escalas distintas en dos gráficas que se comparan lado a lado | Dos grupos parecen distintos cuando la diferencia es de escala, no de dato | Misma escala en ambos ejes, o una sola gráfica con los dos grupos |
| Doble eje vertical con dos escalas elegidas a conveniencia | Dos series parecen moverse juntas; deslizando una escala se puede producir casi cualquier relación aparente | Evitarlo. Dos gráficas apiladas comunican lo mismo sin sugerir causalidad |
| Barras sin medida de dispersión | Una diferencia entre promedios parece sólida aunque los grupos se traslapen casi por completo | Barras de error, o mejor un diagrama de caja o de puntos que muestre la distribución |
| Porcentajes sin la n | «El 67 % de los participantes» suena robusto cuando son dos de tres personas | Poner siempre la n en el eje, en la leyenda o en la nota de la figura |
La última es la más frecuente en tesis mexicanas de licenciatura, donde los subgrupos suelen ser chicos. Un porcentaje calculado sobre nueve casos no es comparable con uno calculado sobre trescientos, y la gráfica los presenta con el mismo peso visual.
El doble eje merece un párrafo aparte porque es la que más se cuela en tesis de administración y de economía. Cuando pones ventas en un eje y satisfacción en el otro, tú eliges dos escalas independientes, y esa elección determina qué tanto se «persiguen» las dos líneas. Deslizando una de las dos escalas unos cuantos puntos puedes hacer que dos series sin ninguna relación se vean sincronizadas, o que dos series relacionadas se vean divergentes. El lector no ve las escalas: ve dos líneas que suben juntas y concluye que una explica a la otra. Si lo que quieres es sostener que hay asociación, el instrumento es un coeficiente de correlación con su prueba, no una coincidencia visual.
Y la de las barras sin dispersión es la que más rondas de corrección genera con sinodales metodólogos. Dos promedios de 8.05 y 8.42 pueden venir de dos grupos que se traslapan casi por completo; la barra sola oculta ese traslape y sugiere dos poblaciones separadas. Añadir barras de error cambia la lectura de inmediato, y en muestras chicas conviene ir más lejos y graficar los puntos individuales: son cuarenta casos, caben todos.
Dónde está la línea
Nadie va a acusarte de falta de integridad por un eje mal configurado en Excel. La línea no está en el error: está en qué haces cuando te lo señalan y en si la decisión fue tomada para que el resultado se viera mejor.
- Es un error de formato si truncaste el eje porque el programa lo hizo solo y no lo notaste. Se corrige y se sigue.
- Es tergiversación si probaste varias configuraciones y te quedaste con la que hacía ver más grande tu efecto. Es la versión visual de reportar solo el análisis que salió, y pertenece al mismo terreno que la fabricación y la falsificación de datos.
La diferencia entre ambas no está en la figura: está en si puedes explicar, sin titubear, por qué esa gráfica está configurada así. Es la misma prueba que se aplica a cualquier decisión declarable de una investigación, como se plantea en qué es la integridad académica.
Una revisión de cinco minutos antes de entregar
- ¿Todas mis barras arrancan en cero?
- ¿Hay algún efecto 3D, sombra o degradado? Quítalo.
- ¿Cada gráfica dice sobre cuántos casos está calculada?
- Si comparo dos gráficas lado a lado, ¿tienen la misma escala?
- ¿El periodo o el subconjunto graficado lo decidí antes o después de ver el resultado?
- ¿La figura sola, sin leerme, cuenta la misma historia que mi párrafo de resultados?
La sexta es la buena. Si la figura dice algo más fuerte que tu texto, la que está mintiendo es la figura.
Con las decisiones ya tomadas, falta la parte de formato: número, título, nota y llamada dentro del texto, que en APA 7 tienen una estructura fija y está en cómo hacer tablas y figuras en APA 7. Con qué programa producirlas y a qué resolución exportarlas está en herramientas para gráficas y figuras de tesis. Y si la figura no es tuya, la atribución tiene sus propias reglas en plagio de imágenes, gráficas y datos.
Lo que suele frenar después de arreglar las figuras es redactar el párrafo que las acompaña sin inflar ni minimizar lo que muestran. Tesify te ayuda a estructurar ese texto a partir de tus propios resultados; la decisión sobre qué muestra cada figura sigue siendo tuya. Dónde va cada bloque está en cómo redactar el capítulo de resultados y la interpretación, en cómo hacer la discusión de resultados.
Preguntas frecuentes
¿Siempre tengo que empezar el eje en cero?
En gráficas de barras, sí: la barra comunica magnitud por su longitud y recortarla rompe esa lectura. En gráficas de líneas o de dispersión puedes recortar el eje, porque lo que se interpreta es la trayectoria, pero conviene señalar el corte y explicarlo en la nota de la figura.
¿Puedo usar gráficas de pastel en mi tesis?
Puedes, aunque comunican peor que las barras: estimamos ángulos con menos precisión que posiciones sobre una escala común. Si la usas, que sea con pocas categorías, plana y con los porcentajes escritos. Nunca en tres dimensiones.
¿Es plagio o falta de integridad recortar un eje?
Depende de la intención y de la explicación. Un eje mal configurado por descuido es un error de formato que se corrige. Elegir la configuración que hace ver más grande tu efecto, después de haber visto varias, es tergiversación de resultados.
¿Debo poner barras de error en todas las gráficas?
Siempre que compares promedios entre grupos, sí, y además indica qué representan: desviación estándar, error estándar o intervalo de confianza no son lo mismo y la figura debe decir cuál usaste en su nota.
¿Puedo usar dos ejes verticales para comparar dos variables?
Es mejor evitarlo. Con dos escalas independientes se puede hacer que casi cualquier par de series parezca moverse en sintonía, y el lector lee esa coincidencia visual como si fuera una relación. Dos gráficas apiladas con el mismo eje horizontal comunican lo mismo sin ese riesgo.
¿Y si mi asesor me pide una gráfica más «impactante»?
Pídele que precise qué quiere destacar y busca una forma honesta de destacarlo: resaltar con color la serie relevante, ordenar las categorías por magnitud, o añadir una nota que señale el punto. Todo eso dirige la atención sin distorsionar la escala.
